Paysages érodés comme approche à la verticalité en milieu urbain
Maitrise Ambiances Physiques et Design
Prof. Claude MH Demers + André Potvin M.Arch. Ph.D.
Groupe de recherche en ambiances physiques (GRAP) - Faculté d'aménagement, d'architecture, d'art et de design - Université Laval - Hiver 2015
L’Entre-Deux s’intéresse au processus de transformation matérielle selon les flux. Les variations matérielles se produisent à différentes intensités selon la sensibilité de l’interface avec l’atmosphère. Le projet propose une architecture sensible créant des espaces interstitiels flexibles, érodés par les flux humains. Le désir de travailler en strates vise à se défaire de l’idée de la forme préconçue de la tour. De cette façon, la forme induit une plus grande surface d’enveloppe, optimisant la relation avec son environnement et avec son climat. L’Entre-Deux présente une façade adaptative selon les besoins des occupants en réponse aux variations saisonnières et journalières. La modularité s’inscrit dans l’optique de responsabiliser les utilisateurs face à leur environnement. Les choix architecturaux visent à améliorer la productivité et créer un environnement de travail novateur stimulant. L’Entre-Deux propose d’optimiser la collaboration et la socialisation par des rencontres impromptues dans les espaces collectifs centraux.
par Catherine D'Amboise, Pierre-Alexandre Lemieux et Pascale Ouellet-Dompierre
ENTRE-DEUX
une architecture adaptative en réponse au climat et aux besoins de l'occupant
Plan d'implantation
La réalisation du programme exigée implique la création d’une tour mixant bureaux et habitations. Entre-Deux propose 22 300 m2 totalisant dix huit étages, soit 108% de la superficie demandée. On retrouve les commerces dialoguant avec la rue pour une urbanité effervescente, les bureaux sont au centre du bâtiment pour des vues sur le paysage et l’habitation est aux étages supérieurs, pour une expérience verticale.
Le découpage de la forme permet de protéger la place Desjardins et lui conférer un micro-climat agréable.
Les strates se décalent, offrant des vues au nord ainsi qu’une grande surface au sud ayant un potentiel de production d’électricité solaire.
Le projet s’organise autour de 4 piliers, accueillant structure, mécanique et circulation verticale.
Les piliers suspendent le bâtiment. Ils permettent de créer des silences, une impression de flottaison.
L'Entre-Deux s’infiltre à travers les fonctions créant des espaces collectifs en réseaux qui sont visibles de l’extérieur.
mixité verticale
minces strates
potentiel passif
canalisation du vent
protection de la rue
accès au solaire
intégration
structure/ mécanique
suspension des volumes
espaces entre-deux
Perspective entrée Place Desjardins
Les plans libres sont possibles grâce à la suspension de la structure. Le cœur de l’entre-deux offre des lieux collectifs. Les strates périphériques se composent de postes de travail individuels et privés. On retrouve 120 occupants par étage, à 90 pieds carrés par occupant, incluant 22% d’espace commun. Le bâtiment présente une très grande superficie d’enveloppe, ce qui engendre une dualité entre lumière et thermique.
Perspective espace de bureaux
Perspective salle polyvalente 17e étage

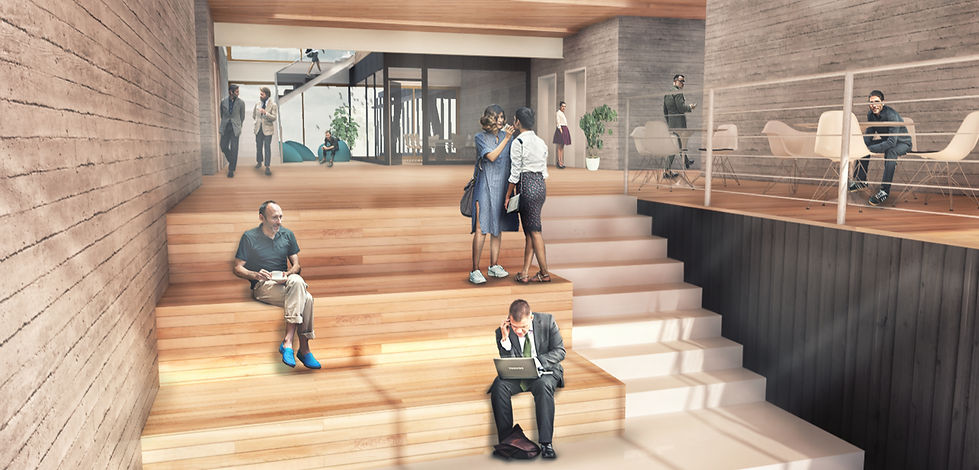

Perspective espace entre-deux collectif
L’habitation se trouve au sommet de la tour. Les logements sont tous traversants, et sont centrés sur une cour intérieure. On retrouve 30 logements, offrant 5 typologies différentes, variant d’un loft de 50 m2 à un espace plus généreux de 140 m2. Chaque logement bénéficie d’une loggia bioclimatique au sud pour créer un espace tempéré. La cour intérieure crée un lieu de rassemblement, ouvert sur le ciel. L’objectif de l’habitation était de créer un deuxième sol en hauteur, afin d’offrir une typologie résidentiel à échelle humaine. Lorsque les propriétaires sont dans leurs logements, ils bénéficient des valeurs ajoutées de la tour, notamment l’intimité et la vue spectaculaire.
Perspective cour intérieur des habitations
La solution préconisée pour les façcades est celle d’utiliser des panneaux isolants mobiles translucides coulissants afin d’adapter le bâtiment sous un cycle diurne et nocturne. L’adaptabilité de la façade permet aux utilisateurs de contrôler leur environnement afin d’optimiser leur confort et ainsi leur productivité. Le dessin de la façade évolue selon l’activité interne. Un système semi-automatique régule les panneaux en période critique et d’inactivité du bâtiment. À titre d’exemple, la nuit, l’hiver, les panneaux se ferment pour conserver la chaleur du bâtiment, alors qu’à l’été, ils demeurent ouverts pour l’évacuer. L’objectif premier est de rendre l’utilisateur responsable face à son environnement. Toujours dans l’idée de décalement, l’occupant coulisse les panneaux parallèlement à la façade pour varier la transmittance de l’ouverture. L’occupant est actif et maitre de l’adaptabilité de son environnement de travail. Un guide d’utilisateur permet aux travailleurs de comprendre les solutions à préconiser selon leurs besoins.
.

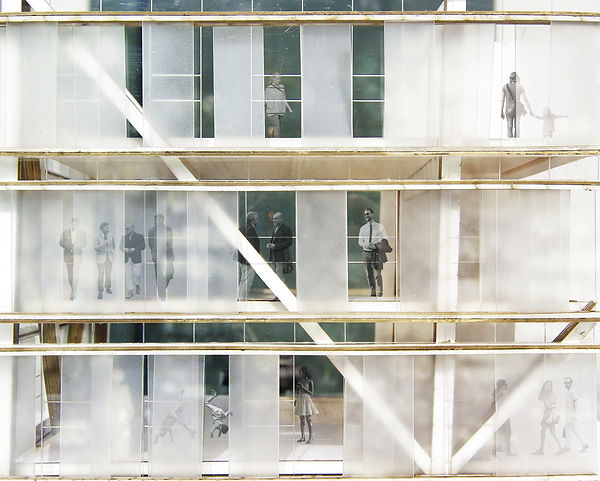

Détail façade
Coupe de détail
Maquette
Maquette
Les piliers encadrant l’espace de l’entre-deux suspendent les espaces de bureaux. Ces derniers offrent des volumes étroits avec une échelle humaine. Leur minceur optimise la relation des occupants avec l’extérieur et s’inscrit en adéquations avec les études démontrant les bienfaits biophiliques que procurent la transparence d’une façade.
La structure du projet s’inscrit en adéquation avec la trame actuelle du socle de 3 travées par 6 travées.
